◇底座

采用优质不锈钢或热浸锌防腐工艺处理的高强度钢板，可满足各种户外的应用。确保了可靠的操作和防腐性能；采用方颈螺栓配合底板上的方孔，便于实际的安装。

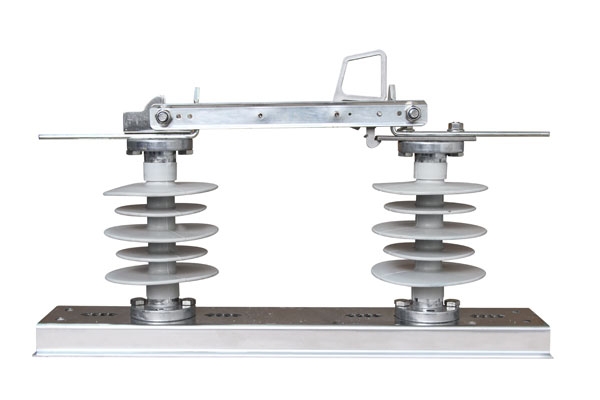

◇支柱绝缘子

1、 硅橡胶绝缘子

绝缘子采用进口硅橡胶压力注射成型，表面质量好，爬距大，重量轻，耐候性强，不尽最大程度上减轻了产品的重量，同时具备良好的疏水性能，大爬距的设计产品达到了12 kV IV级，24kV III级污秽等级。

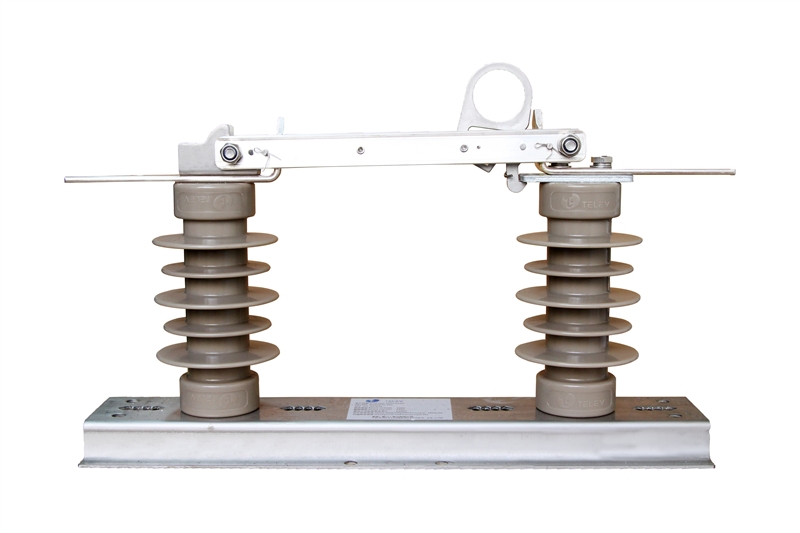

2、 环氧树脂绝缘子

绝缘子采用国外进口高性能户外环氧树脂压力注射成型，有很高的耐腐蚀性和户外抗紫外线老化的能力。憎水性好，绝缘自恢复能力强，外形美观，爬电比距可满足IV级污秽等级要求。

◇ 主回路设计

主导电回路元器件均采用高强度纯铜材料，并采用镀银工艺处理，导电能力强。加上采用对称的双静触头设计，有效降低开关回路的接触电阻和触头温升，进一步提高了导电性能。操作时合闸导向性好，触头磨损小，操作稳定，性能更加可靠。

触头接触压力采用瓦形弹簧和防松紧固螺栓加上防止松动的特殊工艺处理实现，确保触头压力均匀和操作可靠。

◇接线端子

接线端子采用双孔子接线铜排，排孔大小及孔间距符合国内客房使用习惯，便于用户安装。

◇ 限位装置

可以通过自行调节位销位置，根据需要自由选择90°、160°或没有限位共三种方式。出厂默认方式为160°。

限位图如:

（具体操作请参考产品使用说明书）

◇操作拉环

拉环与转达动锁销的杠杆设计，易于分闸操作与提高破冰能力。

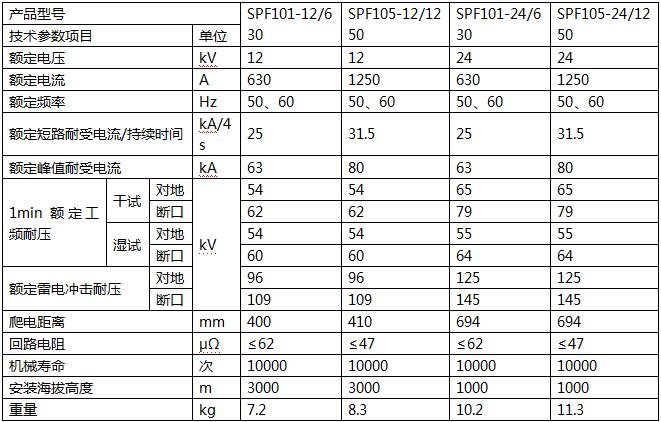

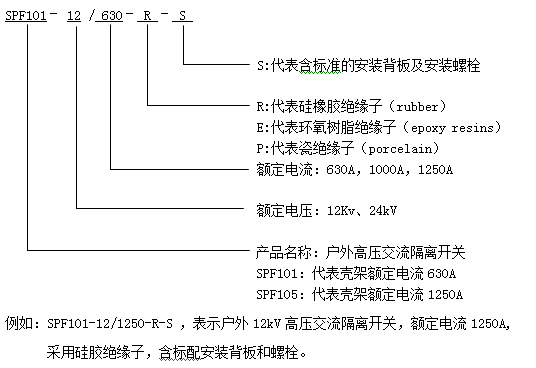

备注:
1）.SPF系列隔离开关12kV的安装地点海拔高度可达3000m，若超过该值，应与制造商联系；
2）.SPF系列隔离开关24kV的安装地点海拔高度可达1000m，若超过该值，应与制造商联系。

单位：mm
